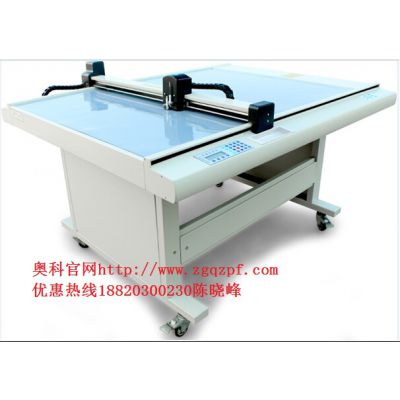

一.鞋样放版机|鞋样放格切割机|鞋样纸样切割机|电脑放格机

     东莞市奥科电脑切割设备有限公司，是一家专业从事服装放版机/鞋样放版机自动化设备的厂家，我公司的鞋样放版机主要为客户解决各种复杂纸样的切割和鞋样绘图，（适合鞋厂放版级放、电脑算料、电脑切割纸样。）电脑鞋样放版，电脑鞋样切割，电脑排刀算料）奥科鞋样纸样专用电脑切割机；操作简单，维护方便；为鞋厂解决很多鞋样纸样切割的烦恼，机器可以绘图各种数字和字母图，给广发鞋厂/服装厂纸样切割带来了福音.

（适合鞋厂放版级放、电脑算料、电脑切割纸样。）电脑鞋样放版，电脑鞋样切割，电脑排刀算料）鞋样放版机 鞋样出格机 鞋样纸样切割机工作流程示意图：

奥科是一家专业从事服装放版机/鞋样放版机自动化设备的厂家，我公司的鞋样放版机主要为客户解决各种复杂纸样的切割和鞋样绘图，（适合鞋厂放版级放、电脑算料、电脑切割纸样。）电脑鞋样放版，电脑鞋样切割，电脑排刀算料）奥科鞋样纸样专用电脑切割机；操作简单，维护方便；为鞋厂解决很多鞋样纸样切割的烦恼，机器可以绘图各种数字和字母图，给广发鞋厂/服装厂纸样切割带来了福音.
（适合鞋厂放版级放、电脑算料、电脑切割纸样。）电脑鞋样放版，电脑鞋样切割，电脑排刀算料）
鞋样放版机的工作原理
用扫描仪把纸样“母版”扫描入电脑。
使用FAST鞋样级放软件把电脑纸样进行扩缩级放。
把级放好的电脑纸样输入鞋样电脑切割机，切割纸样。
把级放好的电脑纸样进行排刀算料，输出报价单、裁断单、采购单、财务报表等
鞋样纸样切割机技术参数表

机器名称：鞋样放版切割机、纸样电脑打版机、放版出格切割机、胶板纸板电脑介样机、纸品纸样切割机
机器型号：GD0906、DE0906
有效切割面积：900mm×600mm、900mm×600mm
进纸宽幅：760mm、760mm
制动方式：进口钢带传动、进口同步带传动
切割精度：≤0.05mm、≤0.1mm
机器解析度：机械解析度：0.025mm／程序解析度：0.025mm
重复精度：≤0.1mm
间隔精度：移动间隔±0.1mm
切割速度：1000mm／s
最小切割圆直径：Φ1.6mm（根据所选的介质而定）
介质固定方式：真空吸附
介质切割厚度：0.5mm～2mm（根据所选的介质而定）
可切割介质：标签胶纸（不干胶、反光胶、荧光胶），硬卡纸，压缩泡沫，喷沙橡胶，高强反光胶片
切割方式：半穿刀、全穿刀、笔绘画图
刀笔数量：2件（1把刀、1支笔）
刀笔种类：刀：特种钨钢刀

二.鞋样放版机|鞋样放格切割机|鞋样纸样切割机工作原理：

用扫描仪把纸样“母版”扫描入电脑。

使用FAST鞋样级放软件把电脑纸样进行扩缩级放。

把级放好的电脑纸样输入鞋样电脑切割机，切割纸样。

把级放好的电脑纸样进行排刀算料，输出报价单、裁断单、采购单、财务报表等

GD系列高速切割机主要针对较高精度市场需求，采用进口钢带传动，具有精度高，速度高；性能稳定，使用方便；兼容任意CAD软件；广泛应用于对精度要求较高的绘图***优点，深得消费者喜爱。针对鞋样样板的特殊要求，我们分别提供了GD0906和GD0906N两种机型供用户选择。

GD0906的鞋样样板切割机采用真空吸附，而GD0906N的鞋样切割机是用粘胶吸附的方式。DE系列高速切割机，采用进口同步带传动，具有高速切绘，使用方便；兼容任意CAD软件；等优点，深得消费者喜爱。针对鞋样样板的特殊要求，我们分别提供了DE0906和DE0906N，两种机型供用户选择。DE0906的鞋样样板切割机采用真空吸附，而DE0906N的鞋样切割机是用粘胶吸附的方式。

三.鞋样放版机|鞋样放格切割机| 鞋样纸样切割机|电脑放格机产品特点：

1、采用进口同步带进行传动，声音小，不易断裂。

2、固纸方式用真空吸附方式。
3、配备刀笔双头，能绘图与切割。
4、***度高，速度快，寿命长。
5、能兼容任意CAD软件。
6、能切割硬纸板与塑料板。
7、性价比优于国内外同类产品。

四.鞋样放版机|鞋样出格机|鞋样纸样切割机技术参数表

机器名称：鞋样放版切割机|纸样电脑打版机|放版出格切割机|胶板纸板电脑介样机|纸品纸样切割机
机器型号：GD0906、DE0906
有效切割面积：900mm×600mm、900mm×600mm
进纸宽幅：760mm、760mm
制动方式：进口钢带传动、进口同步带传动
切割精度：≤0.05mm、≤0.1mm
机器解析度：机械解析度：0.025mm／程序解析度：0.025mm
重复精度：≤0.1mm
间隔精度：移动间隔±0.1mm
切割速度：1000mm／s
最小切割圆直径：Φ1.6mm（根据所选的介质而定）
介质固定方式：真空吸附
介质切割厚度：0.5mm～2mm（根据所选的介质而定）
可切割介质：标签胶纸（不干胶、反光胶、荧光胶），硬卡纸，压缩泡沫，喷沙橡胶，高强反光胶片
切割方式：半穿刀、全穿刀、笔绘画图
刀笔数量：2件（1把刀、1支笔）
刀笔种类：刀：特种钨钢刀／笔：普通签字笔、水性圆珠笔、油性圆珠笔
工作时间及特性：连续工作，电脑操作与切割同时进行，一次性快速传输数据
传输端口：***传输口：并口／RSC232串口
指令系统：***指令系统：HP-GL／DM-PL格式任选，全兼容各类CAD软件
机器操作语言：可根据使用地区选用：中文、英文、日文、韩文等四种语言
工作电压：220V±10％50Hz，可根据使用地区选用当地电压电流。
保险丝规格：***

五.鞋样放版机|鞋样放格切割机| 鞋样纸样切割机|电脑放格机工作流程：

 1、样版输入：用扫描仪将鞋样版扫描一次，电脑一个键就将样片转换成样片线条。

2、设计功能：方便、快速地设计出半面版，从半面版任意提取所需鞋片，自动加边、变量加边、任意排列点阵、群组共用***和标准图标模拟排位。

3、级放功能：级放出全套号码样板只需十几秒钟，准确、快速。

4、图案编辑：具备各种实用的特殊图形、波浪线编辑、图形查看、图形调用和测量功能。

5、鞋号选择：软件内置默认六种不同国家的级放号码和参数，用户可方便的进行选择，也可以根据不同要求自定义设定级放参数。

6、样板输出：样版级放后软件进行自动排版并绘图切割，且自动记忆已绘图切割样版的位置，节省材料而实用。

7、点阵排列：自动控制马克鞋排孔前后孔距不同要求之排列，级放过程中孔数量不同而任意设定。

8、半面版设计功能：当设计师要设计新款鞋样时只需要从电脑中调出半面版，手握鼠标在半面版上任意设计曲线、弧线、圆弧、图案。当弧线定为中心线做取翘步骤时您只需一个指令就能将曲线转成中心线完成取翘工作，设计师的创作思维瞬间转换成样版，输出切割机切割出样版快速完成鞋样设计。

9、局部和分段共用功能：在鞋带，中底，马靴…..样版级放中为了配合饰扣，鞋跟等级要求，控制鞋带，鞋靴宽度和高度的自定义数值，软件操作只需要两个动作就可完成，自动完成过渡连接。

10、群组级放功能：在运动鞋和休闲鞋的样版级放中设计师为了节省刀模费用和生产畅顺，需要***几个号码共用某一样版，在做共用过程中你只需要***某一样版为共用版，其他相关之样版共用设定就会自动过渡连接，完成级放。

11、鞋底版和模具版的设计功能：在你输入中底版后大底板、内仁版、底版、侧版、缩水版…只需用中底版扩边，变量加边，制图…做共用等工作全部在软件操作中完成，方便而灵活地生成大底版、内仁版、底版、侧版、缩水版。

六.选择奥科鞋样放版机|鞋样放格切割机的理由：

1.采用进口钢带作为传动带，***度精益求精。
2.工作速度堪与进口机媲美，是国内同类产品速度的2倍以上。
3.继承奥科电脑切割机的高***度传统，能完全满足行业精度的要求。
4.设计理念***、科学、实用、制作精密，具有极高的稳定性和操作性。
5.切割材料多样化，一机数用，大大提高制作能力和实用性。
6.人性化操作面板，使操作更加简单方便，切割和电脑操作可同时进行。
